盤扣式、碗扣式、圓盤式腳手架對主要構配件的常見規范性要求

前文我們列舉了扣件式腳手架對鋼管、扣件、可調托撐等規范性要求，碗扣式腳手架比扣件式腳手架具有功能更多、承載力更大、安全可靠性更高的特點，而在主要構配件方面，相對扣件式構配件種類多，且如扣件這種零件比較零散容易丟失，碗扣式腳手架的構配件種類很少，上碗扣、下碗扣、立桿、橫桿接頭和上碗扣限位銷等結合用的小部件都集成(焊接)在桿件上面，更容易使用和管理，所以，在腳手架的發展中，扣件式腳手架被碗扣式和盤扣式腳手架替代是大勢所趨。

 話歸正題，盤扣式、圓盤式、扣件式、碗扣式腳手架對主要構配件的要求中，我們先來看看碗扣式腳手架，根據《JGJ166-2008建筑施工碗扣式鋼管腳手架安全技術規范》規定和實際使用情況，下面我們來總結一下碗扣式腳手架對主要構配件的規范性要求，：

1、上碗扣、可調底座及可調托撐螺母應采用可鍛鑄鐵或鑄鋼制造，其材料機械性能應符合GB9440中KTH330-08及GB11352中ZG270-500的規定；

2、下碗扣、橫桿接頭、斜桿接頭應采用碳素鑄鋼制造，其材料機械性能應符合GB11352中ZG230-450的規定；

3、采用鋼板熱沖壓整體成形的下碗扣，鋼板應符合GB700標準中Q235A級鋼的要求，板材厚度不得小于6mm。并經600～650?C的時效處理。嚴禁利用廢舊銹蝕鋼板改制；

4、立桿連接外套管壁厚不得小于3.5-0.025mm，內徑不大于50 mm， 外套管長度不得小于160mm，外伸長度不小于110mm。

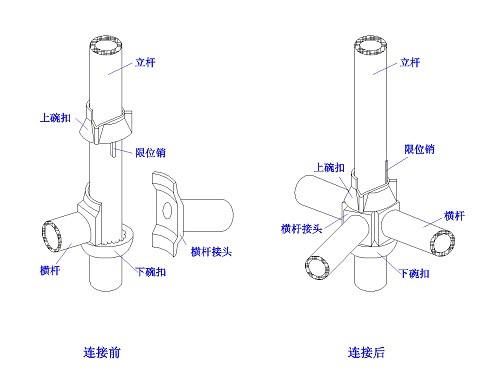

碗扣節點構成圖

碗扣式腳手架安裝圖
